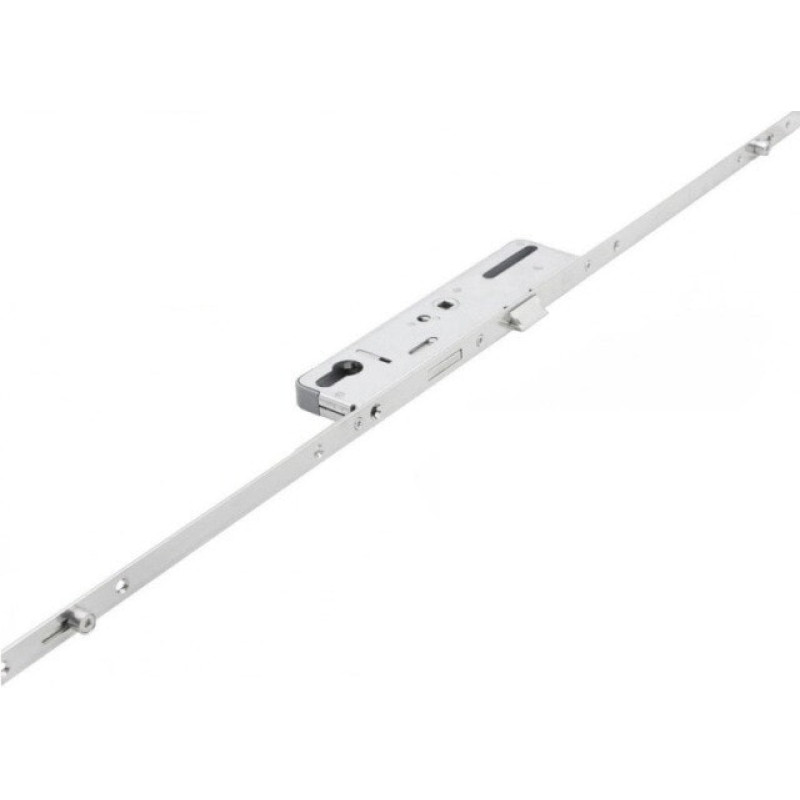

Замок многозапорный рейка Vorne 35/85. 1800 мм. 16мм (защ & ригель), ЭЦ4

Многозапорный замок-рейка Vorne с управлением от ручки.

Предназначен для установки в двери изготовленные из ПВХ профиля. Замок оснащен фалевой защелкой, которая управляется положением ручки вниз. Запирание замка выполняется перемещением ручки вверх, при этом выдвигается ригель на 20 мм и смещаются вниз четыре запорные цапфы на рейке, этим обеспечивается плотный прижим уплотнителя двери к раме. Поворотом ключа цилиндрового механизма происходит блокировка нажатия ручки в нижнее положение. Рейка изготовлена из стали и имеет многослойное антикоррозионное покрытие. Корпус стальной, оцинкованный.

Основные параметры:

• Дорнмасс - 35 мм
• Межосевое расстояние - 85 мм
• Длина рейки 1800 мм

Размер корпуса замка:

• Ширина - 15 мм
• Высота - 225 мм
• Глубина - 53 мм

Размеры расположения цапф:

(все размеры указаны относительно центра квадрата ручки, расположение цапф снизу-вверх)

• Цапфа А - 838 мм
• Цапфа Б - 272 мм
• Цапфа В - 272 мм
• Цапфа Г - 838 мм
• Торец рейки (верх, низ) - 900мм
