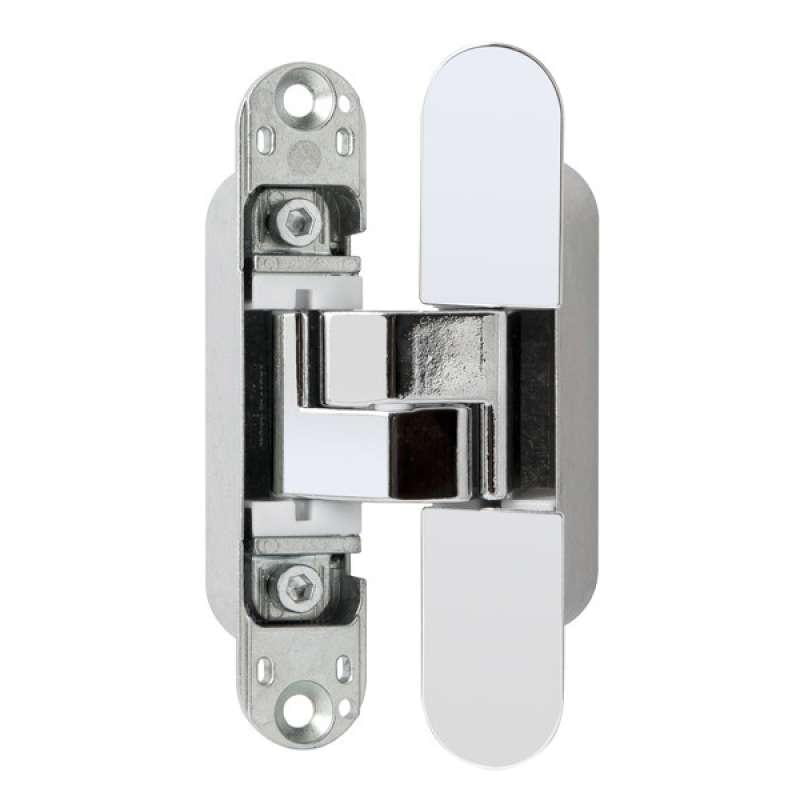

Прихована петля AGB Eclipse 3.0 матовий хром з ковпачками E30200.02.34

Універсальна прихована петля AGB ECLIPSE 3.0, матовий хром Призначена для дверей із фальц-причином (європричин, під наплав), так і для безпричинних дверей. Колір: матовий хром Універсальна прихована петля зі зменшеною рамною частиною до 20 мм завглибшки, для встановлення в коробку з телескопічними натисненими, без підрізування відповідної петлі частини натиранців.

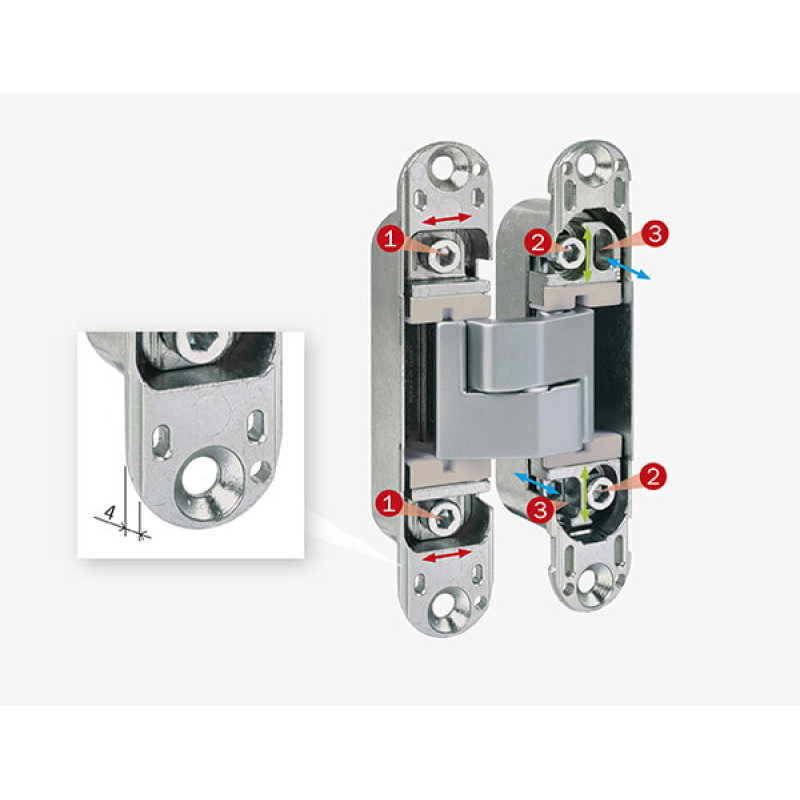

AGB Eclipse 3.0 регулюється в 3 вимірах із можливістю відкривання полотна до 180°:

• регулювання притискання ± 1 мм
• регулювання за вертикаллю ± 2 мм
• регулювання по горизонталі ± 1,5 мм

Основні характеристики:

• Встановлюється в фальц-причинні (європричин, під наплав) і безперечинні двері
• Для встановлення в коробку з товщиною полотна від 40 до 44 мм.
• Кут відкривання до 180°
• Вага дверей до 40 кг — 2 петлі
• Вага дверей до 60 кг — 3 петлі
• Врізна петля регулюється (3D) за трьома осями
• Декоративні накладки петель приховують регулювальні гвинти та у відкритому стані

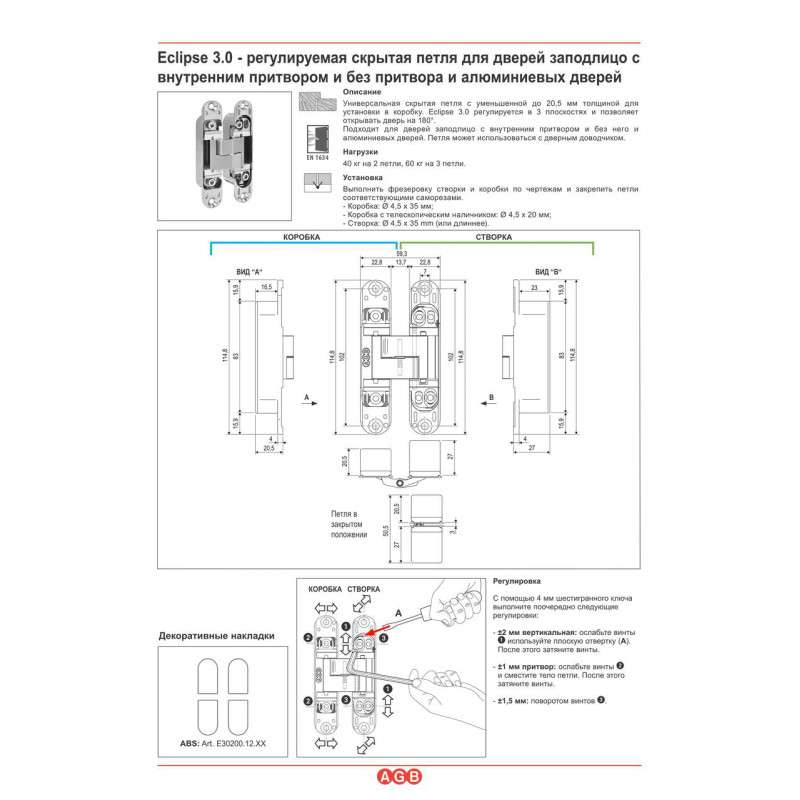

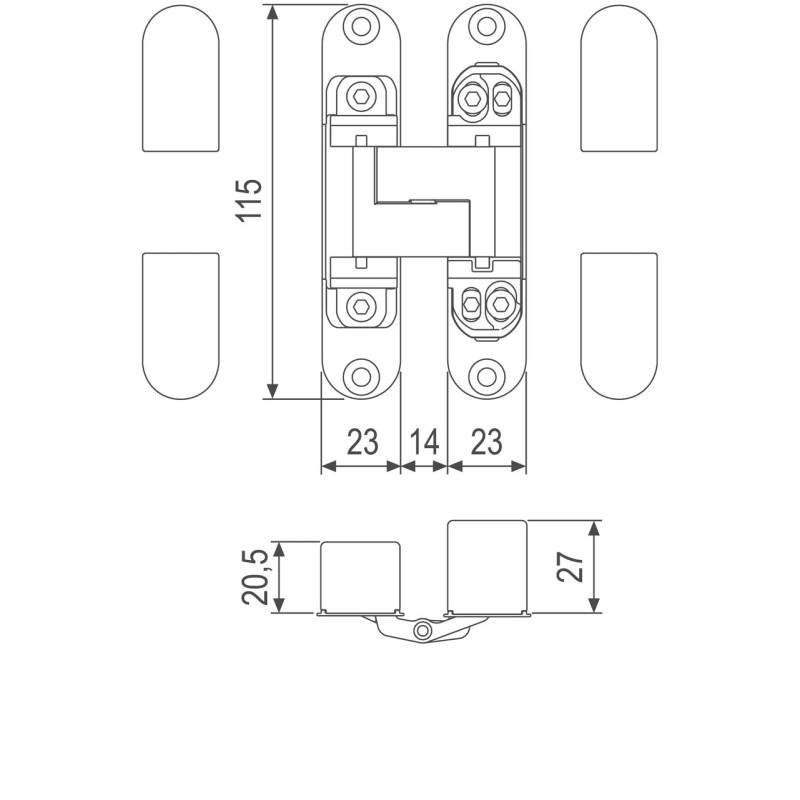

На представленому кресленнях:

• зліва частина петлі для встановлення в коробку (FRAME PART)
• праворуч частина петлі для встановлення у двері (SASH PART)

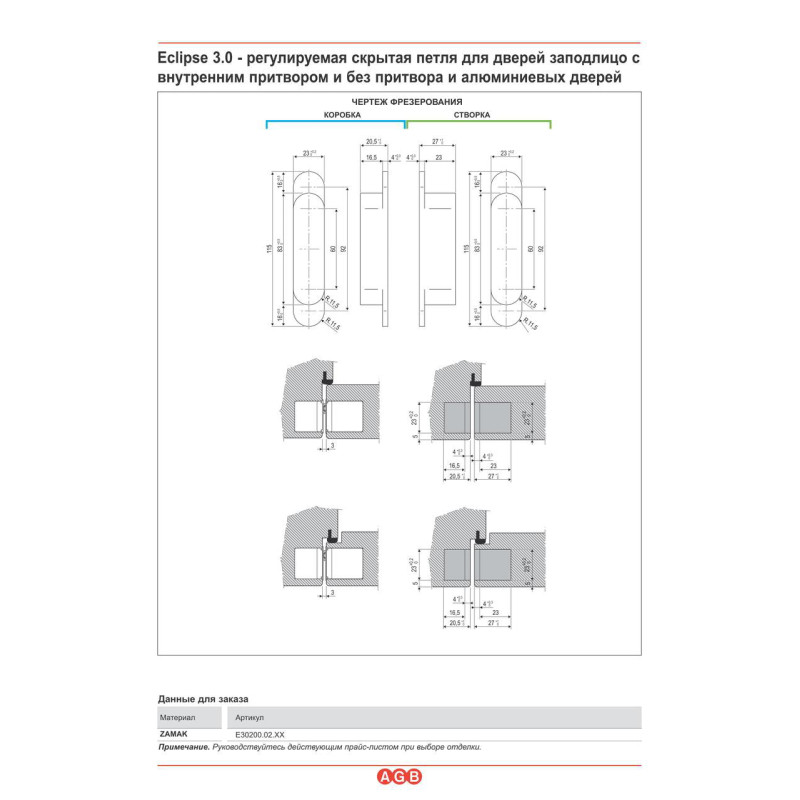

Встановлення: Фрезерування коробки та стулки відповідно до схеми,  фіксація петлі з використанням саморізів

• Коробка: o 4,5 x 35 mm;
• Коробка з телескопічним наповнювачем: o 4,5 x 20 mm;
• Створка: o 4,5 x 35 mm (або довше).
